Vumetro a Led con LM3915 Monofonico.

Bien Amigos ahora si nos dedicamos de lleno a la construcción de un vumetro que saque de la web.

Como verán este circuito lleva el LM3914 que es lineal y no era de mi agrado use el LM3915.

Con la ayuda del Programa PCBWiz diseñe el PCV

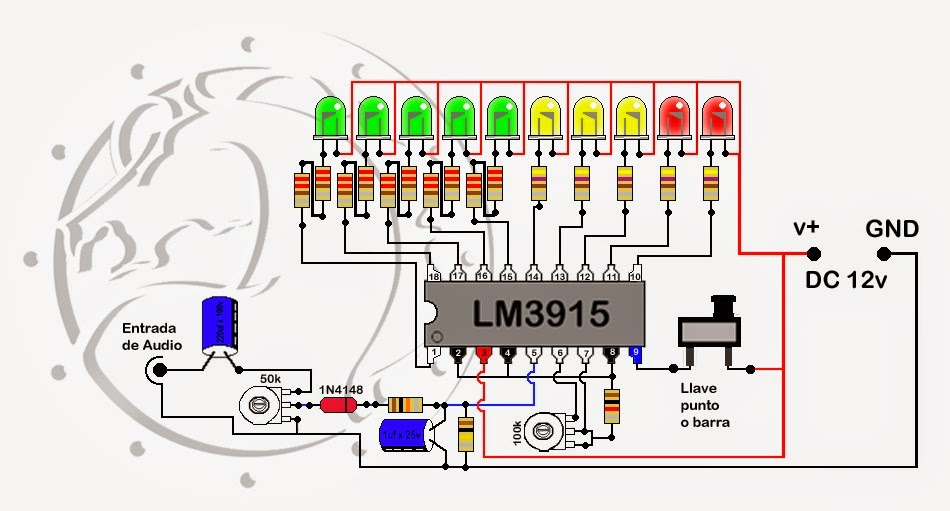

  Diagrama Esquematico:

El PCB

El pdf con el PCB del Vumetro a Led con LM3915 Monofonico.

https://docs.google.com/document/d/1NDrF9DWr22_A20MJZvxX6n0hMfOIzxIzhVRLgkFABd0/pub

Todo el Circuito solo consume 250mA mas o menos.


Video:

Este Vumetro se conecta a la salida de parlante, controlando la entrada de audio que va al vumetro por un potenciometro de 50k para evitar que se dañe.
Es ideal para dar un mejor aspecto a un Bafle Potenciado o Equipo de Música.

Con este circuito y mucha paciencia pude dar varios Efectos que Explicare mas a delante.

Un Ejemplo

Para los que quieran armarlo con un solo color de led, pueden Modificar un poco el PCB

Para calcular las resistencias para los leds de Alto Brillo aquí les dejo una pagina muy buena.

http://ledcalculator.net/default.aspx

Nota: los leds de alto brillo verdes los consegui de 3.4 volts y las resistencias limitadoras para los leds tendrian q ser de 430 ohm pero como no se consiguen use 2 resistencias de 220 en serie para llegar a 440 ohm, una medida muy cercana.

Lista de Componentes

1- Plaqueta para circuito impreso
1- SW1 llave para modo punto o barra
1- Integrado IC1 lm3915
1- 1N4148 o 1N914
2- Conectores de dos pin
5- Resistencias de 470 ohm
10- Resistencias de 220 ohm
1- Resistencia de 100K
1- Resistencia de 1K
1- Resistencia de 10K
1- Condensador Electroliticode 1uf x 25v
1- Condensador Electroliticode 220uf x 100v
1- Reostato de 100K
1-Potenciometro Lineal de 50 K
Led alto brillo
2- Rojos de 20mA x 2.8volts
3- Amarillos de 20mA x 2.8volts
5- Verdes de 20mA x 3.4 volts

Bien Amigos espero que puedan armar este Vumetro a Leds con LM3915, Saludos
